雷射感測器信號燈

查看數: 2608 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發佈時間: 2016-5-3 21:53

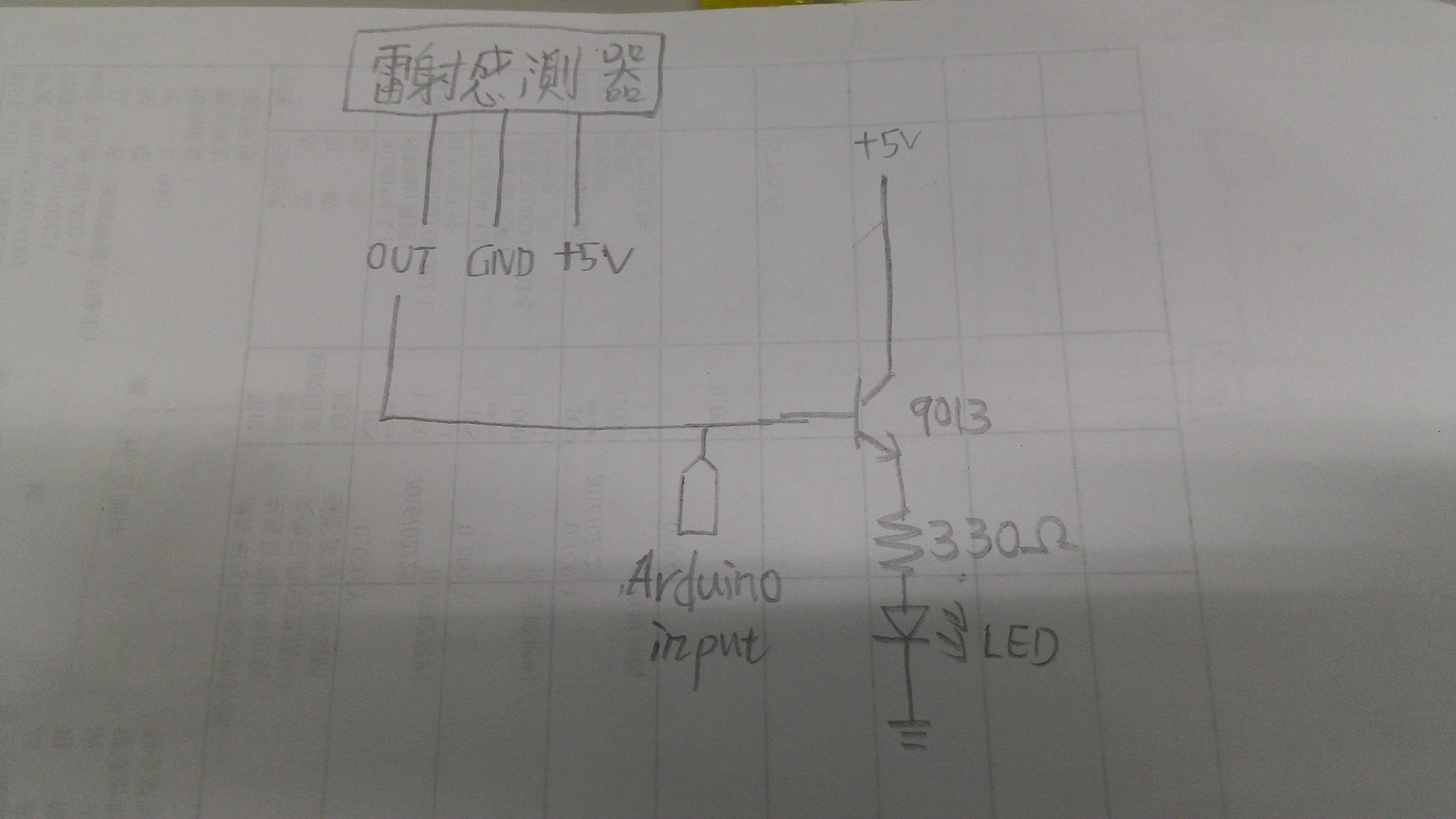

各位大大您好! 目前在下想要使用雷射感測器給ARDUINO讀取需求是當雷射感測器輸出高電位時LED能夠亮,並且ARDUINO的INPUT能夠正常讀取信號 (因為該雷射感測器沒有感測提示燈,所以想自己加上去) 在下接出來的電路如圖, ...

回復

Naughty 發表於 2016-5-9 02:54:41

接在雷射感測器OUT那裡

Naughty 發表於 2016-5-4 17:53:55

電路要改
(1)9013的B腳前面串一個10K電阻
(2)9013的E腳接地
(3)330歐姆電阻和LED搬到9013的C腳

yj413235 發表於 2016-5-4 15:44:25

穩定度不佳?
超新手發表於 2016-5-4 06:23

感謝大大的幫忙
因為是自己亂做出來的,怕電路不穩定

超新手 發表於 2016-5-4 06:23:53

穩定度不佳?
