L298n+步進馬達外接電源

查看數: 2580 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

ying30821

發佈時間: 2017-2-21 01:40

正文摘要:

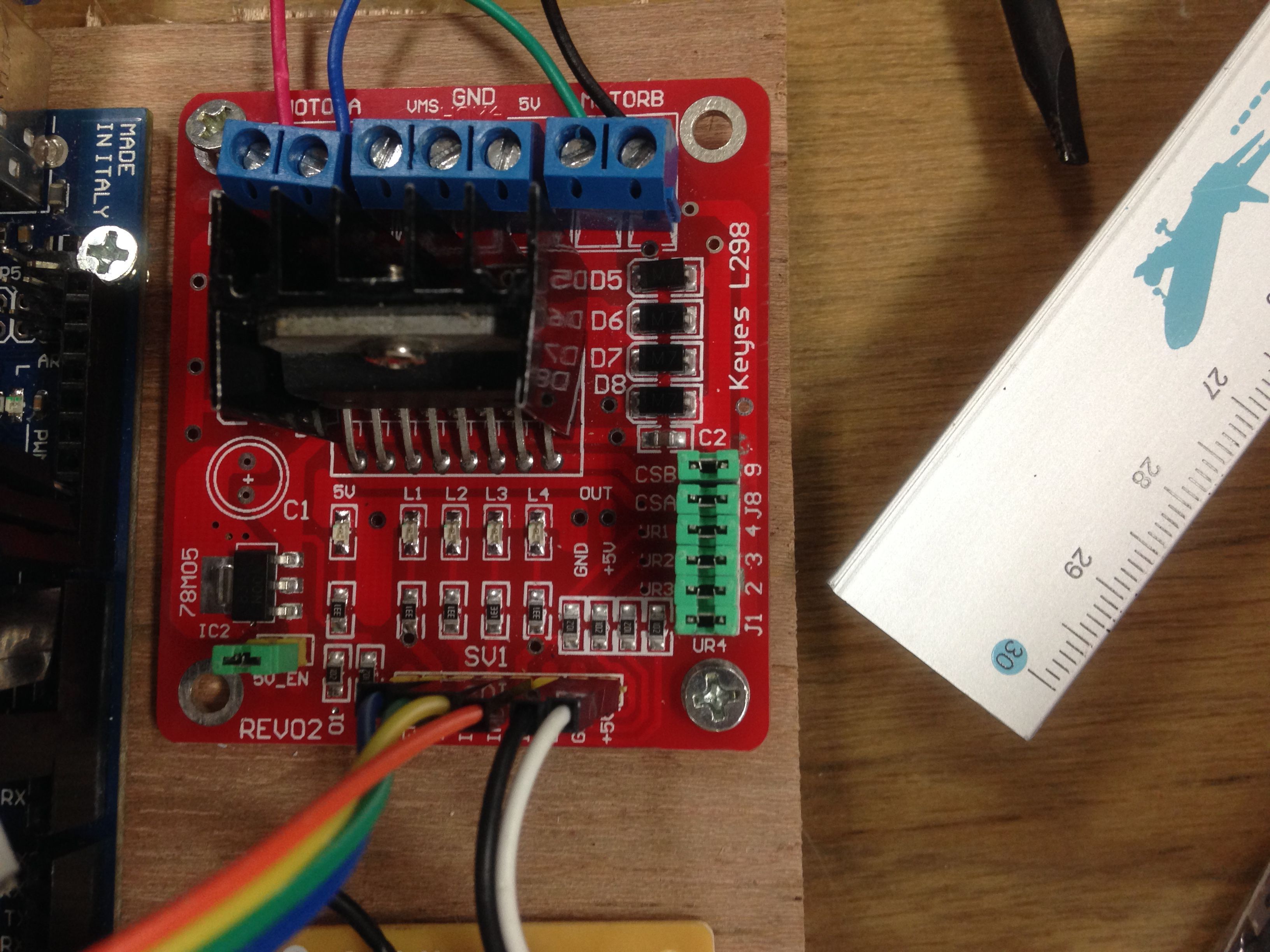

求問！我將12v的外接電源正極接在上面的vms 負極接在GND 結果過一回板子就燒掉了我是哪邊接錯了？上網查過了覺得應該是沒問題好不理解網路上有人說vms和5v串在一起 &nbs ...

回復

soad455314 發表於 2017-3-20 21:45:50

我要看電路圖才知道....

你現在這樣接線我看不太懂你線怎麼接的

另外你要去看DATA SHEET會比較準

L298N有兩個電源一個是馬達的電源(VS) 一個是IC的5V(不然上面不會做一個7805...看DATASHEET好像是VSS)

然後5V的接地我記得要共地(接地接一起不然收不到訊號)

超新手 發表於 2017-2-21 08:32:17

據本人"完全不負責任"的看法....
應該是 Arduino +5V 那條線多接了
因為你的 5v_EN 的 JUMPER有接, 所以上面的 7805 有作用
所以+5V就變成輸出,和Arduino 的+5v 衝到
所以
不是把 5v_EN jumper 拿掉, 變成由 arduino 提供 5v
就是把白線拿掉, 由 7805 提供 5v
但是....僅供參考, 自行判斷, 燒壞別怪我
