回復 6# kwave


不管是中文或英文, 基本上都是點亮matrix上面的某一個LED.你可以建立英文字表, 當然也可以建立中文字表.


至於中文字表該怎麼做?
1.自建
2.使用現成的字型
想當然耳, 是使用現成的字型會比較快.


以前在DOS時代, 倚天公司有研發一些點陣字型,
你可以去找15X15的字型檔,
然後將它轉檔成字表.


最好不要把中文字表寫死在 Arduino 程式裏,
然而 Arduino 內建的 EEPROM 也裝不下所有的中文字表,
所以建議你加裝 EEPROM 模組置放中文字表.

回復 5# pizg


   有關中文點陣的部分可以分享一些嗎?
   目前查這方面的資訊有點苦手

   非英文語繫在這部分還真的蠻麻煩的，沒辦法直接這建表解決

   附上目前查到有關英文的Scrolling Text的Sample

   https://code.google.com/p/arudino-maxmatrix-library/w/list

樓主在2008年玩這的, 我則是在半個月前首次玩16x16 dot matrix led,
這個的確很好玩, 可以玩中文字型和自訂圖案, 也可以玩像做簡報那樣的動態效果展示,
諸如向上下左右捲動, 雪花飄, 墜落, 堆疊...等效果.
至於電路接法和程式只要google一下就有, keyword: arduino dot matrix led

我要指出的重點是:
1. 最好要接上電阻, 因為不曉得哪天會燒壞Arduino或dot matrix led.
2. 最好要接上MAX7219或74HC595和ULN2803, 如此可以節省Arduino腳位, 並且驅動能力才夠, 等到哪天你玩64x16以上的dot matrix led 時就不必回過頭來煩惱腳位不夠或電不夠的問題.
3. 使用掃瞄的方式點亮matrix.
4. 去翻一下以前學校教過的書, 有關向量, 矩陣位移, 縮放, 鏡射...等, 這會對你很有幫助的.
5. 去研究一下中文點陣的原理和應用方式, 有助於顯示中文.
6. 如果以後玩到RGB dot matrix led, 還會牽涉到色彩學.
以上是我自學的心得跟你分享.

最近我想用手機編寫節目並即時控制dot matrix的展示.最後的目標是手機照相立馬轉成dot matrix, 彙集成數張畫面後, 動態展示.
哈~~~中文字型庫資料量實在太大了,
看來不得不自製一個Arduino+EEPROM系統了.

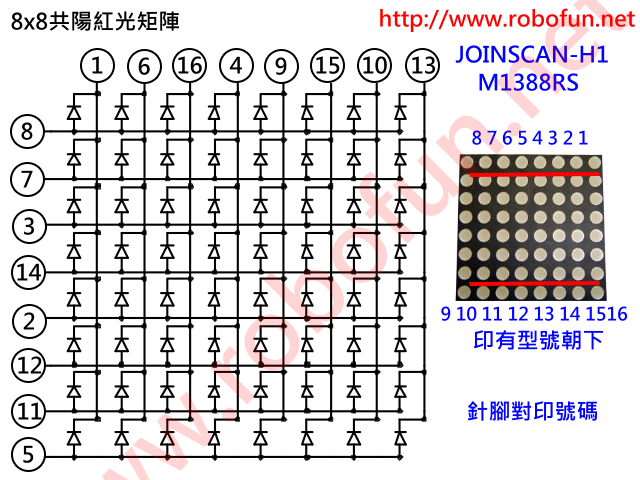

分享共陰的LED Matrix的內部接線圖給大家

http://datasheets.maxim-ic.com/en/ds/MAX7219-MAX7221.pdf

datasheet有線路範例跟通訊方式的說明
試試看吧~~~

為何沒有連接resistor and capacitor? 可以直接connect嗎？
我也買了這個matrix，但是沒有serial interface, 亦買了MAX7219 to drive the LED，但不知怎樣connect.
