謝謝史丹利大大的寶貴資料 小弟目前尋找的是單一個IC 如果是模組的體積都太大囉!! 目前PCB的尺寸已經鎖定在90x48mm 其中有一半以上是端子座跟電源穩壓 再扣掉控制核心的空間(MCU) 能夠擺的位置不到40x25mm 還得考慮散熱跟干擾...... 真的有點頭大呀!!  |
感謝stanley大大 我找到一個叫Vantec的國外公司有出馬達驅動裝置,電壓和電流符合Nichal大大的需要,只是好像有點小貴,大大可以到官網參考一下喔: http://www.vantec.com/acatalog/spdcat.html 還有一家叫Solutions的公司的馬達驅動裝置好像也可以,比較便宜一些,官網如下: http://www.solutions-cubed.com/solutions%20cubed/products2003.cfm 或者可以到RobotShop.ca網站,上面有許多馬達驅動控制器喔: http://www.robotshop.ca/brushed-motor-controllers.html 另外,遙控汽車的馬達驅動器電流也夠大,只是電壓範圍不一定符合大大的需要,可能要再找找看~~  |
btw 哇！真是巨著，不過我會努力看完 .... 謝謝 nichal 大！ |
本帖最後由 nichal 於 2009-4-22 11:47 編輯 剛剛看了第一篇，說真的沒看懂，我想我應該找基礎一點的，有人有見過的話也請提供一下 ... lelo大大 有一些概念可能要參考一下電子學 因為電子學最主要在介紹元件特性 對這些元件的特性有一定程度的熟悉 那麼看您所找到的文件就會很有感覺 當然如果您本身就在從事PCB Layout的工作 那份文件應該可以當成工作指南啦!! 然而就像我前面提到的 他比較偏學術 較好的作法是將這些理論用實作的方式條列 文中雖然舉例不少圖 但還是稍嫌不足~~~ 對新手來說門檻頗高..... 所以才會標為"學校的講義"吧!!  btw http://www.laogu.com/ds_690.htm 這本書可以看看 |
| 感謝marbol大大提供寶貴訊息~~~ |
喔喔,謝謝marbol大大的說明,我總算瞭解您的意思,抱歉,我對電子真的很不熟啊~~因為是很久前做的東西,如果有機會我會照大大所說得來試試看,不過感覺有可能是電力不足的樣子,二個馬達一動,8051的電壓就掉的很厲害,甚至無 ... nichal大大~stanle大大~~ 有一個雙H橋IC---L298,總額定電流4A,但還沒能到10A,可以到下列網頁找找 http://www.alldatasheet.com/ "FULL-BRIDGE DRIVER " |
lelo大大提供的訊息很讚唷~~ 剛剛看了第一篇，說真的沒看懂，我想我應該找基礎一點的，有人有見過的話也請提供一下 ... 我在學校只學過簡單的數位電路而已 .... |
|
感謝stanley大大 我會再找看看的 lelo大大提供的訊息很讚唷~~ 雖然學術了些 但夠詳細!! 大家可以去看看唷!! |
喔喔,謝謝marbol大大的說明,我總算瞭解您的意思,抱歉,我對電子真的很不熟啊~~因為是很久前做的東西,如果有機會我會照大大所說得來試試看,不過感覺有可能是電力不足的樣子,二個馬達一動,8051的電壓就掉的很厲害,甚至無法工作了~~所以保持穩定的電源還蠻重要的，這方面我還是有點一無所知啊！！ Nichal大大,H橋的IC我只聽過L293D和TA7257P,電流都不夠大耶,可能還要去找找~~ |
|
找到一些資料，裏頭的"學校上課的講義" ... http://www.haifeng.idv.tw/leo/cgi-bin/forums.cgi?forum=221 |
marbol大大 是啊 , 很多時候也在地線出錯 , 這些靈體就像說機械人也有靈魂 |
27# nichal marbol大大 其實絕大多數PCB的靈異現象 如果邏輯上無法分析 則九成以上跟地的怖線問題有關 在設計時如果能避開這類的問題 一定會省去很多除錯的時間 只是地的佈線是一門大學問 不是小弟三言兩語可以說完的 小弟會的也只是皮毛而已 還是請大大找點資料來K會比較好唷~~ |
|

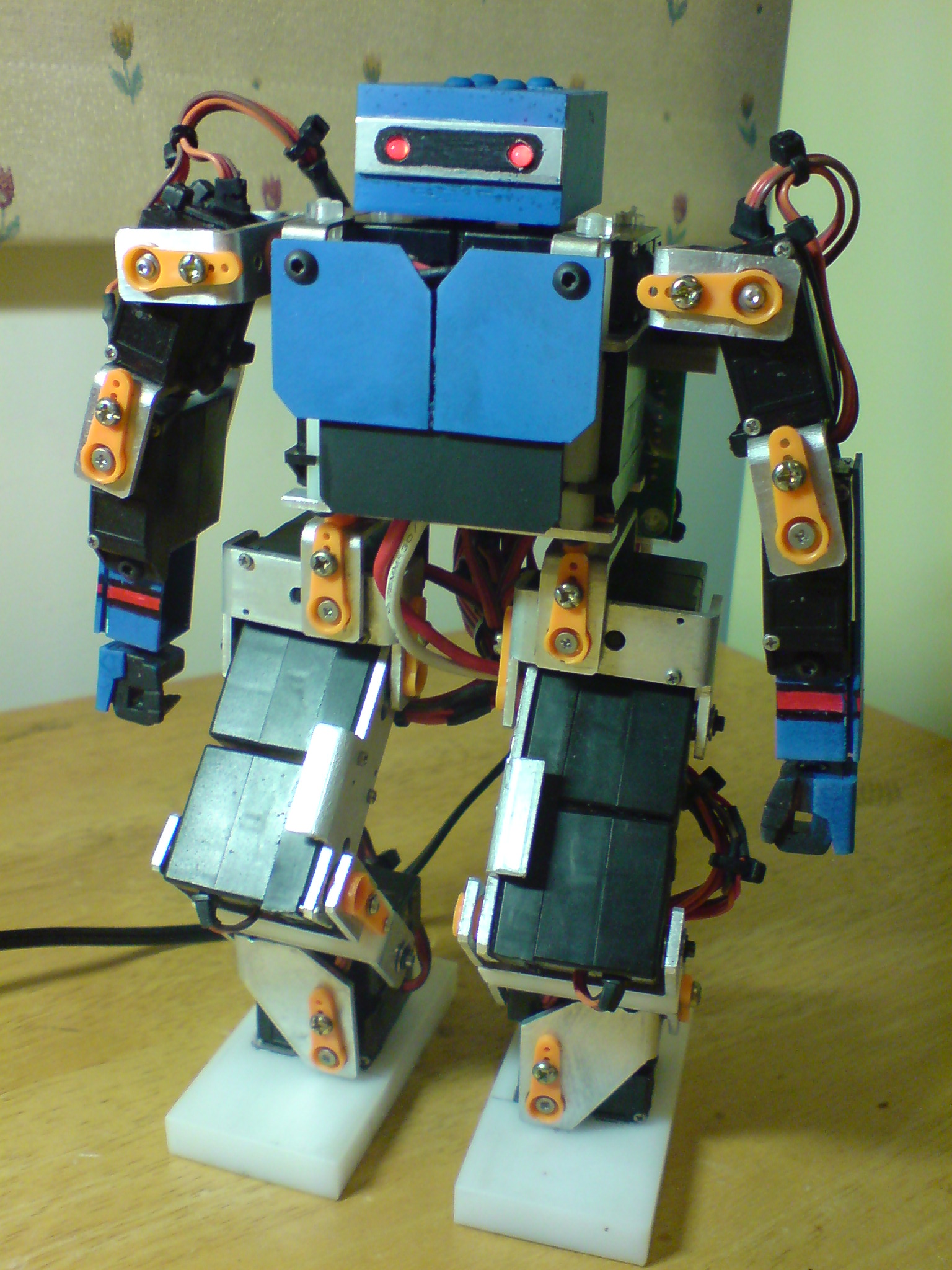

能幫上忙才有用 希望可以早日看到avkeith大大的改良版 marbol大大的大型伺服機也加油!! stanley大大選用的H橋好像電流挺小的(0.6A) 是用在哪裡呢? 目前我有在找電流10A的H橋 電壓也是24V 不曉得stanley大大可以推薦一下? 自己兜的元件太多顆了很佔體積 還在思考怎麼解決比較好  |
來到這裹 , 我真是完全看不明白了 , 天啊 avkeith大大~~不用擔心啦,nichal大一張圖勝過千言萬語,照著施作試試,不難啦!! |
本帖最後由 marbol 於 2009-4-21 07:01 編輯 小弟對電路不是很熟,有點不是很瞭解marbol大大的意思喔,我的二組電源是分別接在L293D這個馬達驅動IC的二個電源輸入端Vcc1和Vcc2,其中Vcc1也供應8051的電源,下面的圖有IC的內部電路~~這個IC有二個電源輸入的設計,所以 ... stanley大大,小弟是想釐清干擾的來源,跟如何抑制,因為做過H橋來驅動馬達,微控器也有類似當機的現象,所以就沙盤推演了一番,看能不能找出原因,並加以處置~~~  ,大大所貼的圖vcc1也可容許接4.5v吧,vcc2最大可接24v,所以也可接4.5v,原先問題是用三顆電池大概4.5v各兩組分別接入vcc1,與vcc2,因為電壓相同所以可以將正極並在一起,有時當機可能不是干擾造成,而是電源供電能力不足,小弟的意思就是針對這兩點要先釐清來解決~~  , 就圖看來,共地點沒有接磁珠的地方,所以小弟想,是不是兩組電源正極並聯後沒問題的話,那就是原先的一組電源供電能力不足,若是並聯後還有問題,那就是干擾造成,看磁珠或者抗干擾措施要加在電源正極的哪個位置比較好咧 |
來到這裹 , 我真是完全看不明白了 , 天啊 |
