乒乓球砲塔製作

查看數: 10558 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

marbol

發佈時間: 2011-1-29 16:22

正文摘要:

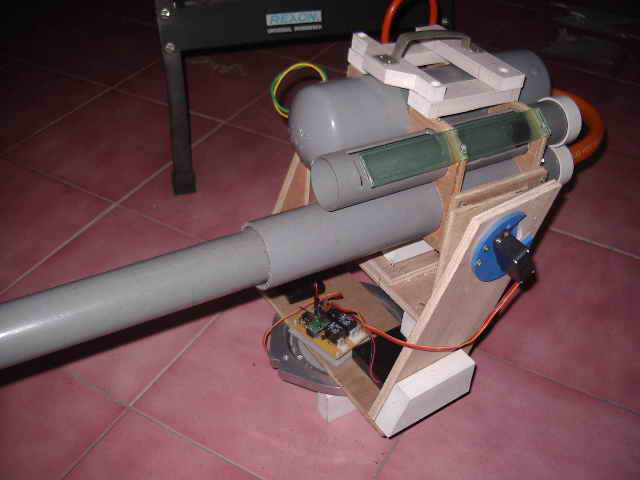

本帖最後由 marbol 於 2011-1-29 16:36 編輯趕在過年前,做個椅子給乒乓球砲坐坐,因為沿用鯨魚大命名乒乓球砲的關係,所以就叫它乒乓球砲塔吧~~~ 詳情如下: http://hk.myblog.yahoo.com/marbolcar/article?new ...

回復

nichal 發表於 2011-2-28 21:56:38

marbol大
我的意思就是不要用servo啦
用無刷馬達直驅囉~~

marbol 發表於 2011-2-28 16:46:15

nichal大~~~
那是搭載在哪一牌的伺服機內的無刷馬達啊??有那麼大扭力的話應該也是天價吧~~

nichal 發表於 2011-2-27 15:45:48

marbol大
有感測無刷馬達給它砸下去就對了!!

mzw2008 發表於 2011-2-21 14:44:31

這有這麼重喔
或者是你讓他轉太快呢?
一般來說砲塔是慢慢轉哩

要轉快大概就是一定要往DC馬達去想了
底下就可以自己做大顆的齒輪去帶動

marbol 發表於 2011-2-20 18:14:12

本帖最後由 marbol 於 2011-2-20 18:16 編輯

回復 22# mzw2008

一不小心,mg946R冒出一縷白煙,頓時找到換新伺服機的藉口,雖然換了scanner的那顆伺服機,還是有點"殺牛用雞刀"的感覺,相當吃力,也不是沒想過用可正逆轉交流減速機帶煞車機構,只是整個電路板的構造就要改變成繼電器控制的方式,真是大工程啊~~~~看來只有再找更大顆的伺服機試試,這樣"殺牛用牛刀",伺服機比較不會抗議地茲茲叫.......鎖定廣X的S689,電壓操到6V,麵包板測試後發現,微控器pwm輸出端需要掛上一顆220歐姆提升電阻,提到6V端,才有足夠的pwm信號驅動能力,因此又要再做一個大伺服機的固定座以及找中心點,再試試囉~~~~

mzw2008 發表於 2011-2-14 13:20:32

這種情況也可以使用"橡皮筋"
左右都拉一條
因為砲塔的旋轉並不是"連續"
而是左右某個角度
有橡皮筋拉住的話
轉的離中心越遠自然會因為受力變大而漸漸變慢
可以有某些程度抵銷角動量的功能

當然也可以換彈簧或是遙控模型用的那種緩衝器試試, 不過後者很貴就是
還是使用橡皮筋吧XDD

marbol 發表於 2011-2-13 07:23:56

這整個架構到底多重啊?!
看起來應該是幾公斤而已啊
不過力量大一點是很好
至少能順暢也比較不容易壞
mzw2008 發表於 2011-2-11 12:13

鯨大有沒有看到那根長長的砲管,旋轉起來,角動量的問題會顯現出來,
原先伺服機旋轉動作還蠻快的,有時還會跑過頭,後來透過控制板的"降速",
超調情況如同影片所示,所以換大一些扭力的伺服機先試試囉~~~

uucww 發表於 2011-2-12 07:44:05

本帖最後由 uucww 於 2011-2-12 08:02 編輯

萬寶大....請問有無試射影片參考呀.......轉盤滿大一個..那是哪種材料改造呀...

mzw2008 發表於 2011-2-11 12:13:32

這整個架構到底多重啊?!
看起來應該是幾公斤而已啊
不過力量大一點是很好
至少能順暢也比較不容易壞

marbol 發表於 2011-2-11 07:19:00

Scanner STL-9894CTG( 6V / 20.6 kg)
這顆還不錯, 不過以轉動的扭力來說, 作在中心點的話,MG995已經足以 ...
mzw2008 發表於 2011-2-11 03:29

鯨大好~~~實測的結果,
迴旋動作比mg995更好的mg946R已經力有未迨囉~~~所以要更大扭力的伺服機來試試~~~
俯仰動作就更不用說了~~~扭力要承受部份向下的重量,俯仰愈大,承受重量愈多~~~這個~~需要再試試~~

marbol 發表於 2011-2-11 07:13:15

曠世之作...........萬寶大好.............以下網址我造者去弄結果出現干擾訊號造成數位筆不能感應.....有請 ...
uucww 發表於 2011-2-10 09:46

u大好啊~~
您的問題是否另開一個主題比較好喔~~~

mzw2008 發表於 2011-2-11 03:29:37

大概有5~10公斤重吧~~~~相信培林能勝任愉快~~~厚的跟薄的承載多重給個數據參考參考~~~謝謝~~~
比較頭大的是 ...
marbol 發表於 2011-2-10 06:56

Scanner STL-9894CTG( 6V / 20.6 kg)
這顆還不錯, 不過以轉動的扭力來說, 作在中心點的話,MG995已經足以應付
但只是做個玩具砲, 找600元以下的規格就好

培林的承重都約是數公斤
薄的約10KG以內
厚的可以到數十上百KG哩
也有承重兩噸的XDD

uucww 發表於 2011-2-10 21:26:55

http://goods.ruten.com.tw/item/show?99110115596131好貴的動漫畫配件.............

uucww 發表於 2011-2-10 09:46:32

曠世之作...........萬寶大好.............以下網址我造者去弄結果出現干擾訊號造成數位筆不能感應.....有請....
http://blog.sina.com.cn/s/blog_40e772800100maj1.html

marbol 發表於 2011-2-10 06:56:21

本帖最後由 marbol 於 2011-2-10 07:06 編輯

大概有5~10公斤重吧~~~~相信培林能勝任愉快~~~厚的跟薄的承載多重給個數據參考參考~~~謝謝~~~
比較頭大的是伺服機扭力不足'露天找了一下有Scanner STL-9894CTG( 6V / 20.6 kg),也買了一顆,想試試效果如何~~~

鯨魚大~~~看了您的部落格~~~有20公斤級以上的伺服機,不知道何時問世呢???

mzw2008 發表於 2011-2-9 21:42:49

內外徑比不一定是2:1
圖片只是剛好接近這個數字喔
厚度就很不一定
主要看想要承載的重量而定
不過你那個應該很輕, 所以不用管這個^^

marbol 發表於 2011-2-9 09:21:23

本帖最後由 marbol 於 2011-2-9 09:23 編輯

鯨魚大~~~
瞭解喔~~~~想想應該可以用三個夾塊去平均限制它的移動,或者用cnc銑一個大盲孔,然後凸出的地方用大板牙螺絲三個平均鎖住~~~價格方面可以pm給小弟參考嗎???由圖片看起來好像外徑:孔徑=2:1,那就pm外徑100mm左右,孔徑50mm左右~~~~謝謝囉~~

mzw2008 發表於 2011-2-8 01:37:44

鯨魚大~~~看起來真是好物,該如何使用??沒看到可以鎖的孔~~~哪裡有賣呢??
marbol 發表於 2011-2-2 15:33

這個喔... 需要另外的機構去固定他, 讓他"剛剛好"突出約0.5mm
這樣可以有很棒的輔助效果
至於..哪裡賣?! 特殊的培林專賣店都有, 我也有賣^^

marbol 發表於 2011-2-2 15:37:37

話說日本現在研發超強的桌球發球機
為的是要打敗大陸的獨強地位
據說一秒可以讓球旋轉150圈射擊出來咧
...
mzw2008 發表於 2011-2-1 13:48

那麼快的旋轉速度,可能是用海棉輪的發射原理吧~~~說不定會產生局部的龍捲風呢~~~
