電子變速器與arduino的接法?

查看數: 7745 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發佈時間: 2011-7-25 13:33

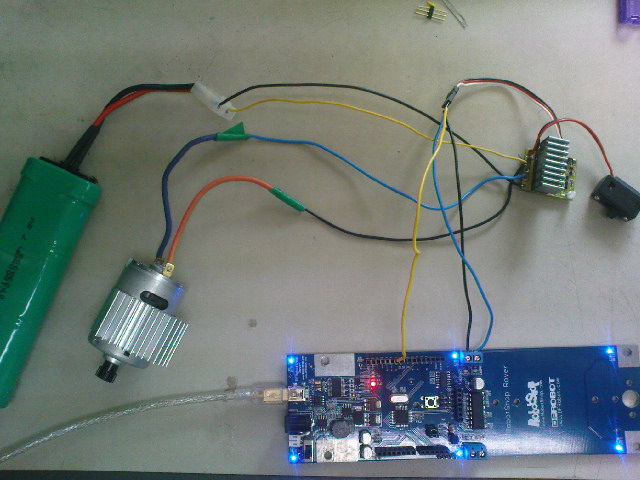

如題: 想問一下兩者要如何連接我的接法如下圖,不知是否正確? 電子變速器:黑 arduino:M2(-) 紅 & ...

回復

blessedlife 發表於 2011-7-30 21:06:22

謝謝各位大大的講解

rayrider 發表於 2011-7-26 20:33:05

esc不是單純的h-bridge,它可是有MCU的，所有以在esc開機前，arduino 要先開機，並送出1500us 50hz ppm 訊號，然後才開啟esc，等到esc確認中立點後，再改變ppm長度驅動esc。

rayrider 發表於 2011-7-26 20:23:52

好啦!回一下Curtiss…現在的arduino都有設計比較電路，所以會自已選邊站(電源)，不用怕。

blessedlife 發表於 2011-7-26 14:31:16

回復 10# sinocgt

7.2V的充電電池那這樣的話 ESC:黑線接 Arduino:M2(-)
黃線 ?
黃線要怎樣接?

sinocgt 發表於 2011-7-26 14:17:19

Okay! 那你的可充電池是幾V?

blessedlife 發表於 2011-7-26 13:52:47

回復 8# sinocgt

馬達:SMOOTH PERFORMANCE V6 7.2/8.4V ESC:Novatech RTR-10

馬達正負在在ESC上的M+ M-
電池馬達 ECC接法同遙控車

sinocgt 發表於 2011-7-26 13:09:17

可以提供一下你的馬達以及ESC型號或規格嗎? 馬達正負極你如何接到ESC?

blessedlife 發表於 2011-7-26 11:36:00

回復 6# Curtiss

所以連接電變與arduino之間只剩黑色(-)和訊號線嗎? 這樣要如何傳送訊號給電變?
之前試都送不過去...

Curtiss 發表於 2011-7-26 08:40:11

請問 Arduino 需要由電子變速器的穩壓電路供電嗎？
如果不需要，電變的紅線不需要連接，否則會和 Arduino 本身的電源正極相衝。

blessedlife 發表於 2011-7-25 21:31:09

回復 4# sinocgt

我是用來驅動模型車(7.2v 15t馬達)

sinocgt 發表於 2011-7-25 21:11:01

你裝電子變速器的主要用途是什麼呢? 如果只是要讓你的履帶車動作不需要加裝這些!

blessedlife 發表於 2011-7-25 19:50:45

本帖最後由 blessedlife 於 2011-7-25 19:52 編輯

回復 2# sinocgt

右上角是電子變速器還有其開關
之前我是把鋰電池和板子接在一起
但這樣的話板子會跳電
所以使用電子變速器

sinocgt 發表於 2011-7-25 17:55:21

看不太懂你的接法! 你的圖右上角那兩顆是甚麼? 為什麼要接那兩顆?
