如何用 bs2 來驅動繼電器與繼電器腳位的功能

查看數: 4301 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發佈時間: 2011-11-16 00:28

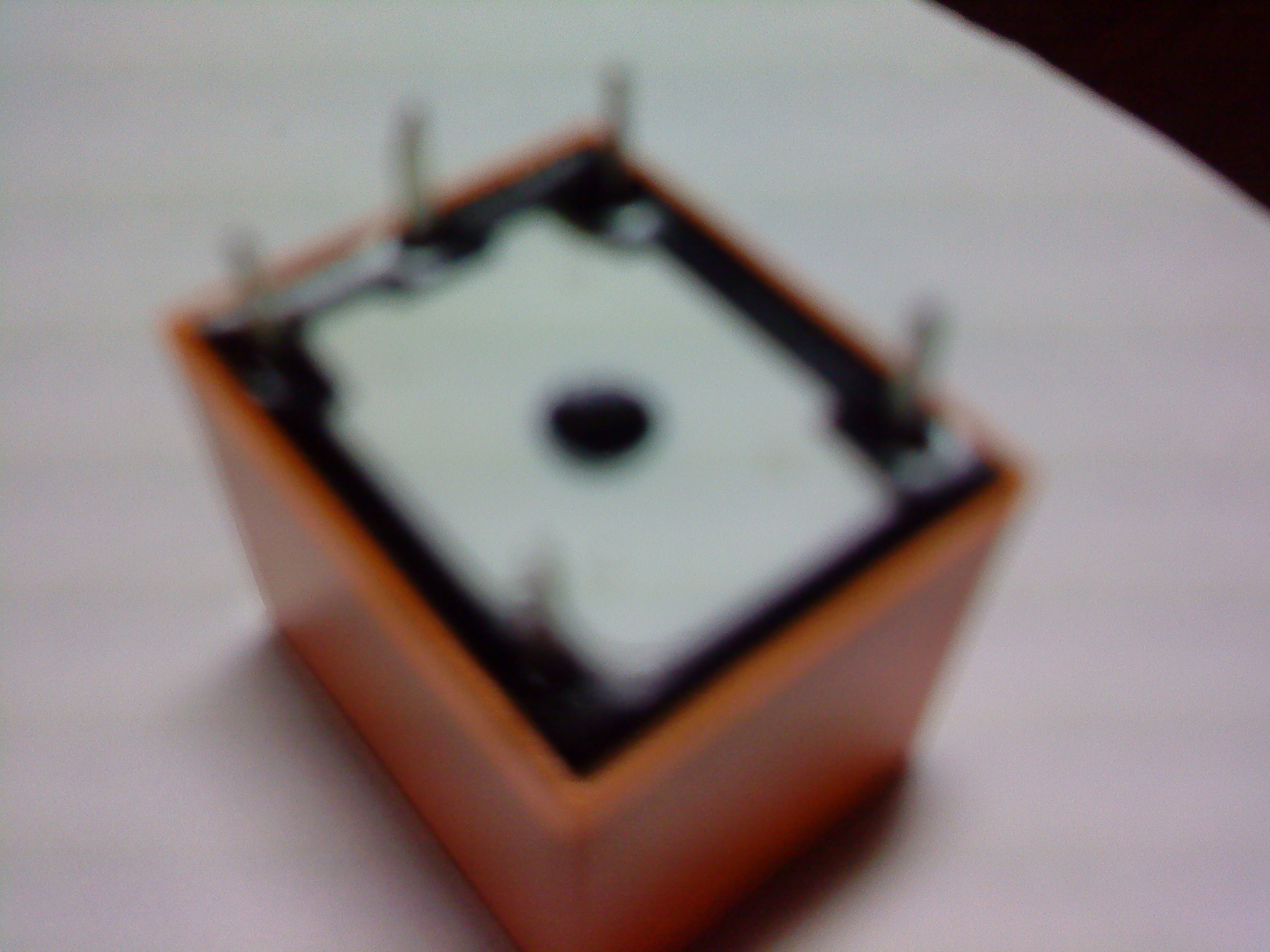

這是我用的5推12v DC繼電器請問各位高手大大們~ 我要如何用bs2來驅動繼電器繼電器每個腳位的功用和pin腳應該接再哪一隻腳呢?? 麻煩各位高手大大們了謝謝~~!!! ...

回復

nichal 發表於 2011-11-16 07:15:24

最快的方法
就是看腳位旁邊的圖示 (一般都會畫上去)
有一個像線圈的圖連接起來的兩點
就是控制信號要接的地方
其它的腳位就是乾接點
會畫一個開關符號
橫線的源頭就是com點
斜線一開始所連接的就是NC(Normal Close)
一開始沒有連接的是NO(Normal Open)

mzw2008 發表於 2011-11-16 00:31:10

用講的難以清楚
建議可以直接去電子材料行問老闆
要他示範給你看還更快

不然問GOOGLE
"繼電器構造" 或是"繼電器接法" "繼電器電路圖"
