想改裝XY軸平台 (附圖)

查看數: 8227 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

casper.xyz

發佈時間: 2012-2-7 23:05

正文摘要:

本帖最後由 casper.xyz 於 2012-2-10 18:20 編輯是這樣的..... 我想改裝長四米寬3米的XY軸平台, 增加一組長四米寬1.5米的"龍門式"結構用在降低和抬高以及移動模具三種動作 ,模具重量約為25KG以下目前有幾個 ...

回復

aakk 發表於 2012-2-23 00:32:43

回復 1# casper.xyz

XY平台是運送模具定位用體積頗大使用螺桿線軌可能不宜成本過高用其他導軌又怕精度剛性不足您要控制方式是固定式或程式化控制需求不太明白可由PLC控制或寫單晶片控制升降部份是否由 Z軸升降或人工調整一些工能用簡說不太能明瞭能簡易筆畫結構PO圖解說功能
才有辦法評估規畫構圖...

vegewell 發表於 2012-2-10 20:51:03

回復 7# casper.xyz

你這個伺服馬達應該是這個:
http://www.1111motor.com/product03_1.htm
400W馬達看起來很像,
如果它的重量只有(Kg) 1.8就沒錯,
那你有舊的 CSIM伺服驅動器嗎?
像這個:
http://www.1111motor.com/product04_1.htm
或
http://www.1111motor.com/product20.htm
你最簡單的方法,
就是拿馬達去問翔寶電子CSIM這家公司.
地址:汐止市建成路59巷77號客服:(02)2642-3969 傳真:(02)2643-0839 線上客服:zyxwqpo@msn.com
e-mail : motor@1111motor.com 本公司代理各式步進/伺服馬達及驅動器,歡迎來電詢問
如果是他們生產的,
如果你想買新的馬達,
就請他們教你如何操作,
從這個,
CSBL700伺服驅動器手冊,看起來很容易操作:
http://www.1111motor.com/download/CSBL700.pdf
應該一下子就學會了,
你這顆馬達是否有裝減速箱?

casper.xyz 發表於 2012-2-10 19:58:34

回復 6# vegewell

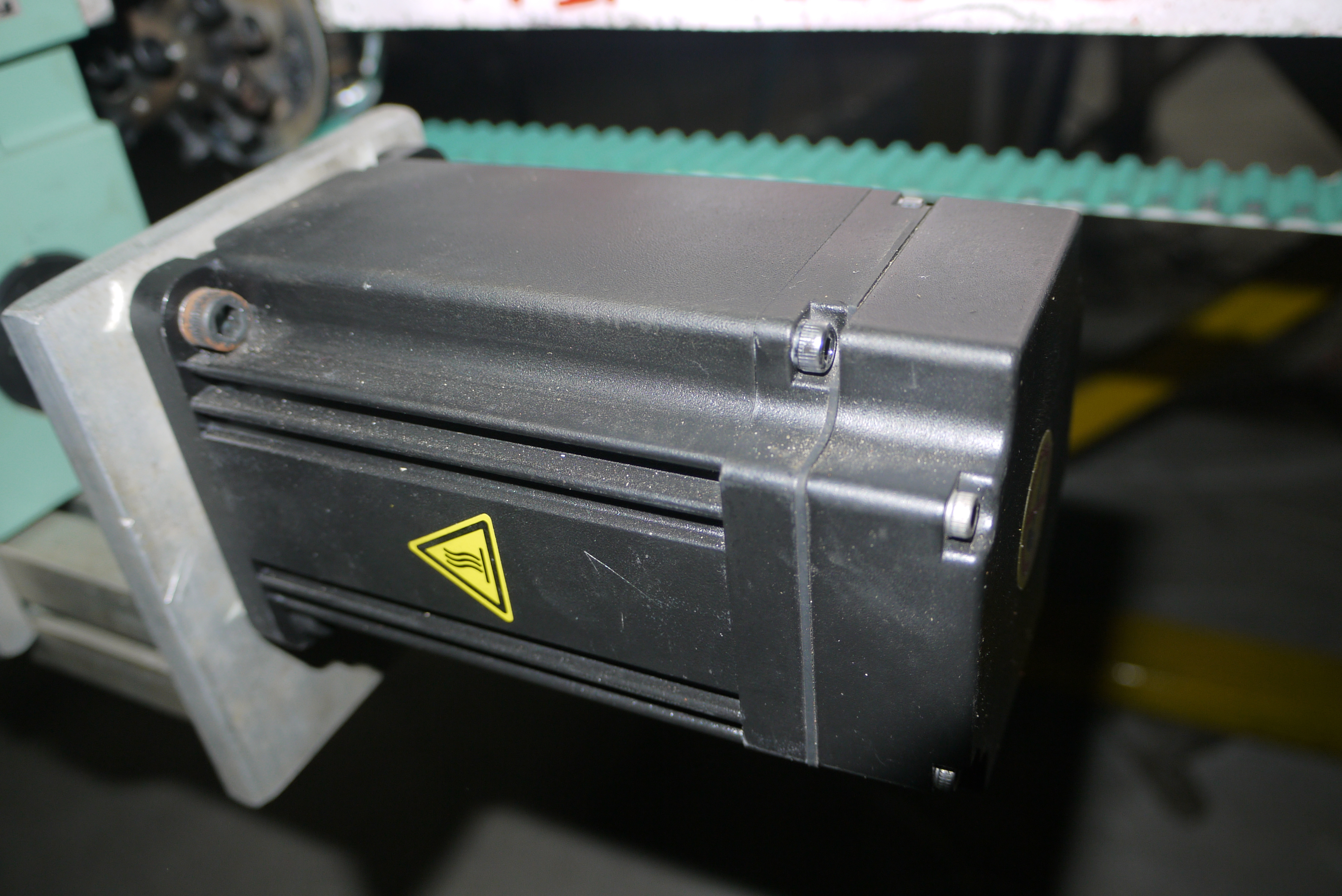

圖片我已經PO上來了,請v大看一下
精度方面約0.3mm
扭力還不知道耶,現在只知道它的載重和行程
另外想請問!如果自己組裝的話需要注意哪些事情

vegewell 發表於 2012-2-9 21:30:21

回復 5# casper.xyz

你把它的照片貼出來,
上網搜尋應該可以查出來
你要多大扭力的?
要多精準?

casper.xyz 發表於 2012-2-9 19:52:39

回復 3# vegewell

您好:
請問那我買搭載在平台上
,一樣規格的伺服馬達就可以了囉..
(我剛剛去看了一下伺服馬達它的外殼上沒有寫任何規格和牌子耶@@)

casper.xyz 發表於 2012-2-9 19:44:33

本帖最後由 casper.xyz 於 2012-2-10 22:40 編輯

回復 2# lucrece_lu

您好:
先前有找過幫我組裝機器的廠商了...
只是他們開價將近三十萬,有點貴
所以想說自己請人幫忙

vegewell 發表於 2012-2-9 16:15:24

回復 1# casper.xyz

只要你買得到夠力又耐操的馬達(減速的),
就沒問題,
arduino 加上大功率繼電器,
試的過就輕鬆搞定.

lucrece_lu 發表於 2012-2-8 08:13:58

你這工程也太浩大了吧... 屬於自動化設備.. 而且尺寸這麼大
建議你找專業的幫你弄吧
