XBEE sheild v03 我插上以後所有的digital pin上的電壓都沒有了，新手跪求指導。

查看數: 8802 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

呵呵

發佈時間: 2012-6-2 16:36

正文摘要:

本帖最後由呵呵於 2012-6-22 19:38 編輯我用的是putty配置XBEE，一下是我用的指令： +++ ATMY1000 ATDL1001 ATID1111，WR ========================================== =================分割線============= ...

回復

threedttt 發表於 2012-6-25 13:06:29

回復 21# threedttt

我再補充一下
照理來講....你下載完你的code後

需要再切換 switch 到 [xbee] 然後 reset 你的板子

這是我所謂的 [RUN 程式要切到 Xbee]

因為 xbee/usb 這個 switch 應該是跟你的 RX TX 腳位有關

用意在於切換主板的RX TX要跟誰溝通(usb=電腦端 xbee=模組)

也就是說你的主板要跟從電腦下載程式時要切到usb

但是如果你寫的程式有跟Xbee溝通的話,下載完後要如同我上面講的方式

來重新起動,才能正常執行。
(因為你一下載完,程式就自動執行了,但是此時switch是在usb,所以你對Xbee所下的所有command
其時都跑往電腦端了,所以你的Xbee根本吃不到任何東西,所以根本不會動)

如果你也是這樣做. 那可能shield真的有問題

不過我覺得這個東西應該沒那麼容易有問題啦 ^^"

所以我就雞婆一點，想說你東西都買了那就不要浪費，畢竟shield在使用上

也有他的便利性(雖然我也是比較傾向, 直接拉線)

供您參考參考

threedttt 發表於 2012-6-25 12:45:39

回復 20# 呵呵

喔~~那應該是我看錯了...兩張圖都有一點點不是很清楚
我看起來好像兩張圖都是調在 USB 所以我以為你的第一張圖設錯了

恭喜你解決問題了。

呵呵 發表於 2012-6-22 19:37:23

回復 19# threedttt

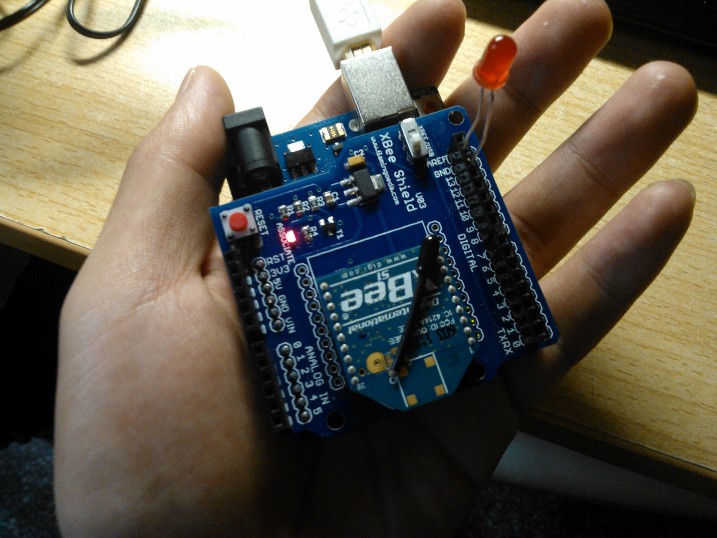

感謝您回答我的問題其實，問題已經決絕了，我的問題不在於其他，就是擴展板本身短路了（如果您仔細看我發的圖片的話，會發現，您說的switch [Xbee / Usb]的地方我的確有正確的使用），後來我直接把XBEE的pin接到arduino上以後，就好了。但還是要感謝您回答我的問題。

threedttt 發表於 2012-6-20 18:44:38

sheild 上面有個 switch [Xbee / Usb]

下面的狀況要切換
1.下載 code 到 Arduino 時切 [Usb]

2.Run 程式時切 [Xbee]

你遇到的問題有可能是這個原因

mzw2008 發表於 2012-6-7 01:04:14

其實我自己很少用shield耶
比較喜歡買零件用洞洞板作自己想要的造型
靈活度比shield 高多了

呵呵 發表於 2012-6-6 23:23:49

回復 16# mzw2008

謝謝大大，把所有的pin全部連出來，終於是做出來了，估計還是擴展板本身有一點問題，XBEE配置，編程最後驗證都是對的，可能是板子本身有點問題，短路了也不知道為啥，總之就是不能用、、、但是能做出來真是太好了，謝謝大大啦

mzw2008 發表於 2012-6-5 16:43:01

呃?! 板子上面該有標示喔
不然說明書也會有

呵呵 發表於 2012-6-5 16:22:05

回復 14# mzw2008

大大可不可以告訴我XBEE哪個pin是VCC, GND, TX, RX? 謝謝啦。

mzw2008 發表於 2012-6-5 16:13:09

咦!?
若是這樣...XBEE可能有狀況
我會把XBEE單獨插麵包板來測
畢竟他只需要VCC/gnd/rx/tx 四根
就單獨用麵包板把這四條線拉上去arduino就好

之前有遇過XBEE板子上短路的情況就會這樣哩

另...XBEE pro 的電力需求應比較高
你可能得對他單獨供電試試看

mzw2008 發表於 2012-6-5 16:12:51

呵呵 發表於 2012-6-5 11:23:39

回復 10# mzw2008

如果要測的話，具體要如何測試呢？我是新手好多東西不是很懂、、、

mzw2008 發表於 2012-6-4 22:33:09

怎麼覺得擴充板的電路應該是有短路
你要不要把擴充板插在"麵包板"上面一條一條線去測看看呢?

呵呵 發表於 2012-6-4 15:48:26

本帖最後由呵呵於 2012-6-4 15:59 編輯

回復 8# mzw2008

謝謝提醒，這個我實際測的時候改過了，所以不加拓展版的時候等還是亮的，謝謝指出。（等一下我去吧帖子也改一下）

當時我應為arduino uno 測試燈不亮，所以換了一塊arduino mega 想碰碰運氣，說不定就做出來了，還特意換了pin（換了digital 52）就是想看看燈亮不亮，沒想到還是不亮、、、、上面的圖片裡的是我用uno測試的圖片，原先的帖子上發錯成mega的了（經你一說我才發現我發錯了，已經給改了，現在應該是對的了），但是問題都是一樣的，都是pin上的電壓不對的（mega 和uno都是），好糾結啊，跪求指導。

mzw2008 發表於 2012-6-4 15:33:23

>>>digitalWrite(52,HIGH);
???
圖中是328
哪來的52腳?

sinocgt 發表於 2012-6-3 19:40:03

Post你的硬體接法照片出來看看

呵呵 發表於 2012-6-3 11:09:19

回復 4# sinocgt

昨天我去買了9v的電池，和電池扣，但是pin腳上還是沒有電壓，想請教您，這可能是什麼原因呢？

sinocgt 發表於 2012-6-2 18:38:51

回復 3# 呵呵

電腦跟筆電!!
