外接FT232RL 訊號問題

查看數: 4980 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發佈時間: 2012-8-8 14:33

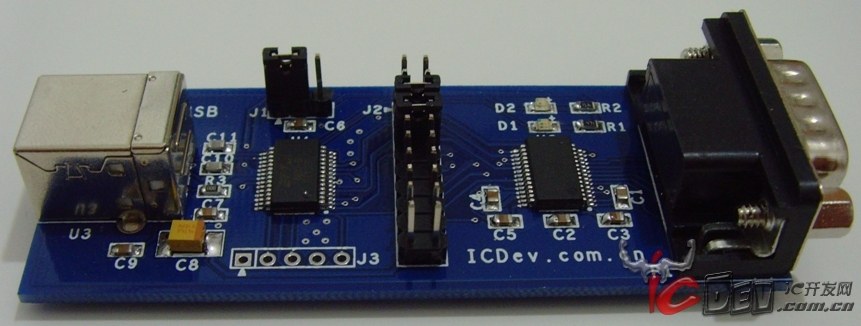

我想將arduino的訊號傳出讓別的晶片做RS232的傳輸但我的arduino沒TTL晶片與RS232接頭於是我買了一顆FT232RL (如圖)

回復

nichal 發表於 2012-8-9 17:49:08

RXD要接TXD
TXD要接RXD

如果TXD接TXD, 那就兩邊都有資料在傳卻都收不到
如果RXD接RXD, 則兩邊都在等著收資料卻沒有資料進來

如果傳起來有資料卻是亂碼
那就先確認是不是鮑率與通訊協定設錯了

s99115157 發表於 2012-8-9 11:56:00

也有接5V跟GND耶~
但是就沒任何數值傳出
可是那兩個狀態燈卻有在閃爍

nichal 發表於 2012-8-8 19:23:09

GND 有接嗎? 沒有參考準位是不能傳的唷~~
