回復  okn123

this is Adafruit Motor Shield,像這樣插上arduino板:


這裡有code 照著燒錄:
vegewell 發表於 2013-7-8 17:35

我最近見到你的這 motor shield, 價格很好，好想購買。
如果使用這 motor shield, 所有的 pin 位是不是已佔用？

我用緊這張，只能使用兩馬達。

回復 6# okn123

this is [size=1em]Adafruit Motor Shield,像這樣插上arduino板:


這裡有code 照著燒錄:
http://playground.arduino.cc/Main/AdafruitMotorShield

可以簡單說明嗎, 用我那張電路圖, 如果我想控motor 1, 我要控哪枝pin, 信號是不是0/1?

回復 4# okn123

74HCT595N:   serial in   parallel out    shift register
讓你用三個pin控制四個馬達
所以比較複雜一點

//

74HC595；74HCT595是高速矽柵CMOS器件並且與低功耗肖特基TTL（LSTTL）引腳兼容。它們符合JEDEC標準No. 7A。

74HC595；74HCT595是帶存儲寄存器和三態輸出的8級串行移位寄存器。該寄存器具有單獨的時鐘。

數據在移位寄存器時鐘輸入（SHCP）進行正向躍遷時移位。每個寄存器中的數據會在存儲寄存器時鐘輸入（STCP）進行正向躍遷時被傳輸到存儲寄存器。如果兩種時鐘連接在一起，則移位寄存器將始終領先存儲寄存器一個時鐘脈衝。

該移位寄存器具有用於級聯的一個串行輸入（DS）和一個串行標準輸出（Q7S）。它還具有用於所有8個移位寄存器級的異步復位（有源低電平）。該存儲寄存器具有8個並行三態總線驅動器輸出。輸出使能輸入（OE）為低電平時，存儲寄存器內的數據會出現在輸出處。

特性和優勢

• 8位串行輸入
• 8位串行或併行輸出
• 帶三態輸出的存儲寄存器
• 帶直接清零的移位寄存器
• 100 MHz（典型值）移出頻率
• ESD保護：
  • HBM JESD22-A114F超過2000 V
  • MM JESD22-A115-A超過200 V
• 多個封裝選項
• 指定溫度範圍為–40 ℃至+85 ℃和–40 ℃至+125 ℃

應用

• 串並數據轉換
• 遠程控制保持寄存器

我唔明中間IC 74HCT595N,的作用, 因為motor的output同他有關係, 我上網看好似要用data 黎傳送信號

回復 2# okn123

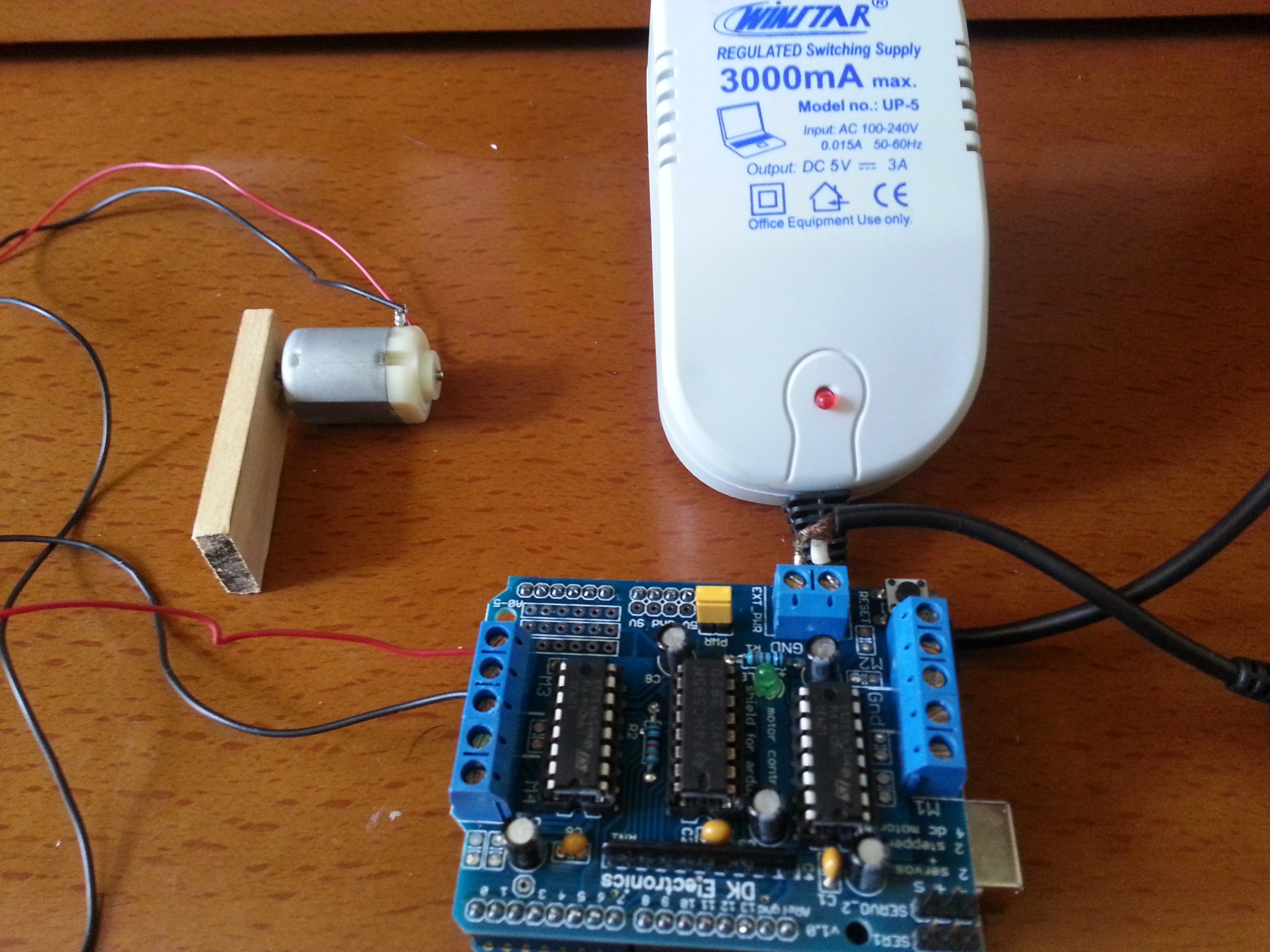

   hello:is this you want?
