回復 6# BlackJa


int A0Pin=0;                     //雨滴感測器 A0腳位int D0Pin =2;                    //雨滴感測器 D0腳位
int ledPin=13;                   //定義LED腳位
int D0Status;                    //宣告雨滴感測器狀態暫存器
int val=0;                       //雨滴感測器的電壓參數
int D0_T=0;
int noD0_T=0;
boolean Enable = true;
boolean ledStatus = true;        //宣告LED狀態暫存器
void setup()
{
    pinMode(ledPin,OUTPUT);      //定義I/O腳位13為輸出
    pinMode(D0Pin,INPUT);        //
    Serial.begin(9600);           //設定鮑率為9600
}
void loop()
{
    //---------analog output---------
    val=analogRead(A0Pin);       //讀取ADC腳位變化
    Serial.println(val);          //顯示val值
    //---------digital output---------
    delay(1);    //delay 1ms
    D0Status = digitalRead(D0Pin);      //擷取D0Pin目前的狀態(HIGH或LOW)
    if(D0Status == LOW)
    {
      noD0_T = 0;                           //清除無雨滴感測計時器
      D0_T++;                               //計時雨滴感測計時器
      if((D0_T >= 10) && (Enable == true))  //若雨滴感測啟動的時間超過一個時間範圍並且土壤濕度感測判別感測功能被啟動時
      {
        Enable = false;                     //關閉雨滴感測功能
        digitalWrite(ledPin,HIGH);          //LED亮起，表雨水濕度超過範
        D0_T = 0;
      }
    }
    else
    {
      if(D0_T > 0)                         //若雨滴感測器的數值大於0，表示剛有一定的濕度標準，但是一下子就乾了
      {
        if(++noD0_T >= 10)                 //若雨滴感測器的計時時間超過一個時間範圍則
        {
          digitalWrite(ledPin,LOW);   //LED熄滅，表濕度低於範圍
          Enable = true;                   //啟動雨滴感測功能
          D0_T = 0;                        //清除雨滴感測計時器
          noD0_T = 0;                      //清除雨滴感測計時器
        }
      }
    }
}


不知到這組程式行不行改...
我試過接法了，我用電池跟超小馬達測試過 可以用
不過現在是卡到程式...

我打的長篇不見了....
簡單的說 你那個繼電器已經有放大電路了。
VCC GNG 電源跟接地 IN1 IN2 可同時接 PIN 13

右邊的6個接頭，有討論區說 馬達接地不能接在一起會短路...可能跟型號有關
NC 1 馬達 上升
COM 1 上升的接地

OC 2 馬達 下降
COM 2 下降的接地


這樣你的 PIN13 輸出 0 就會下降 1會上升 缺點是會燒掉因為一直持續下降，要有判斷示.....

原本有3個接法但不見了 哭哭 ......

回復 3# BlackJa


  我沒有放大器不過我有用arduino板子去推繼電器過 可以動！
一顆我沒試過
因為我連配線都一頭霧水了><

(感謝專家大大的回覆)^^"

你有加放大器嗎?
繼電器有的網站說ARDUINO不夠力會起不來，要加電晶體
你先測 繼電器 訊號端有沒有輸出吧.  COM 端為正  會不會有"答"的聲音


雨感測器
無雨時 繼電器(下降)啟動
有雨時 繼電器(上升)啟動
PS 因該一顆也可以 常閉 接下降  常開接 上升

你的PIN13是怕會燒掉用的嗎?

回復 1# ooppcur123

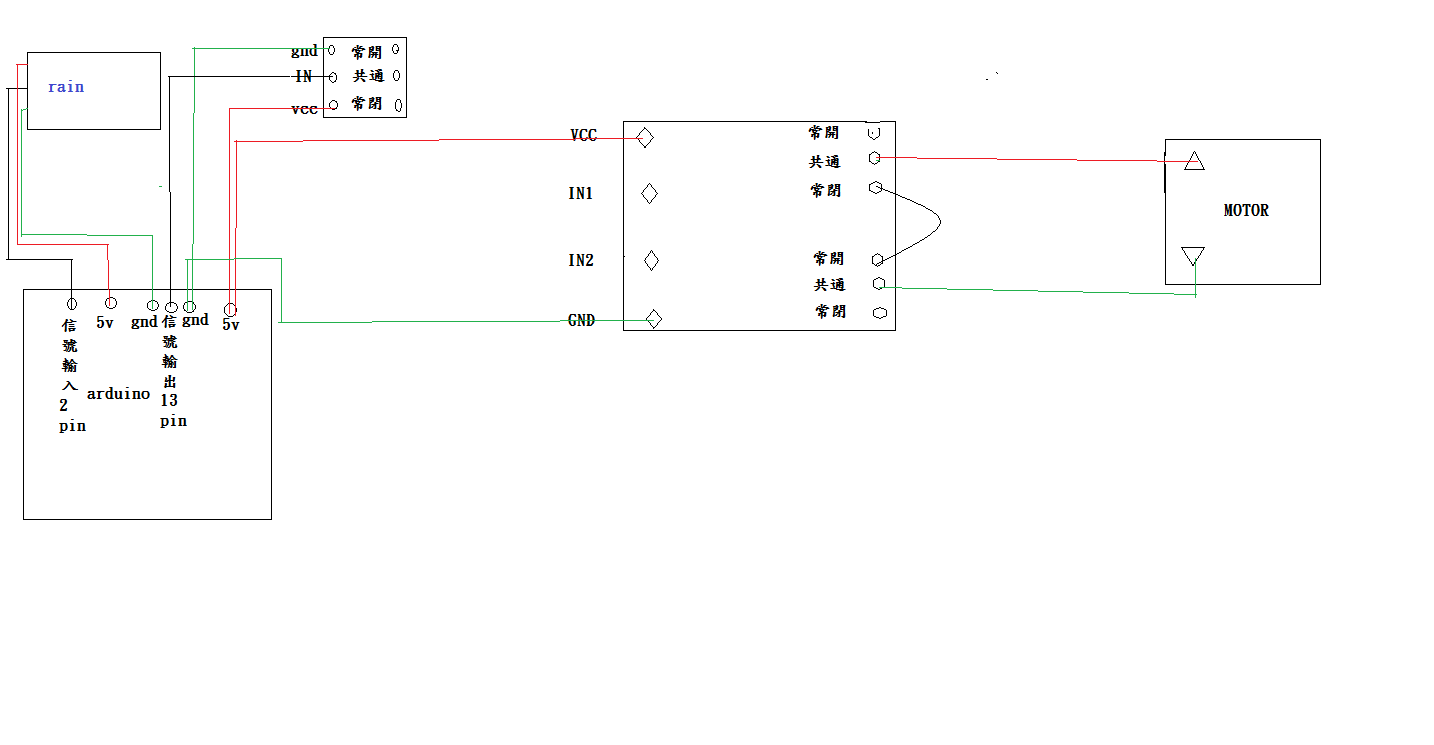

=_=我大概畫了一下示意圖，怪怪的地方倒是不少~

問題就在於馬達啟動那邊的繼電器不會動
(就是有動作之後還是一樣，你指是變成NCNO→NONC上下對掉)，
Pin13那個根本就是多餘的(意義不明的繼電器= =)


還有既然是雨棚大電力一定少不了，

就算只是用伺服馬達純粹去展示雨棚功能，上面的電路就不會是那麼複雜

所以到底是要"功能"?還是真正的"模擬"雨棚?

我所謂的"功能"是指只要隨便拿一個紙板上升下降就OK

"模擬"的話要大電力的馬達，是接近雨棚的重量去做

所以這兩個圖會差很多就是了!

(註:有問題就用電腦拍照到小畫家圈起來，上傳之後再做討論)

接著樓下的請繼續討論
